Lenovo Flex System Storage Expansion Node

Описание узла расширения IBM Flex System Storage Expansion Node (SEN)

Краткий обзор IBM Flex System Storage Expansion Node.

Последние изменения:

* Уточнено использование идентификатора (Future Code) узла расширения IBM Flex SEN.

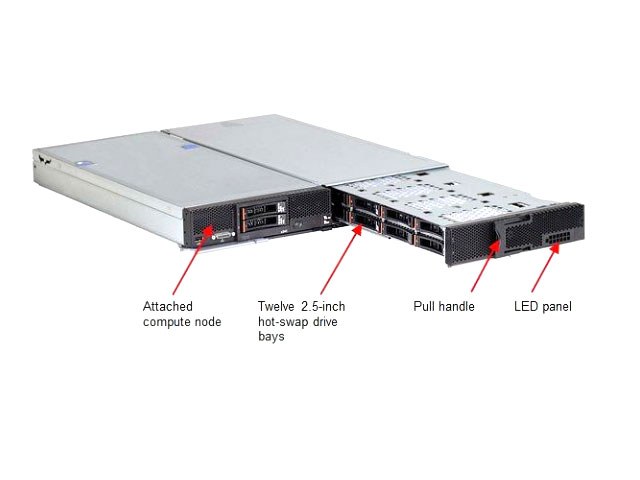

Компоненты IBM Flex Storage Expansion Node.

Узел расширения IBM Flex System Storage Expansion Node – это устройство хранения, которое подключается к одному вычислительному узлу IBM Flex половинной ширины в качестве дополнительного локального хранилища прямого подключения.

Узел расширения IBM Flex SEN обеспечивает гибкое хранение с целью соответствия нуждам емкости, производительности и надежности.
В число рабочих нагрузок IBM Flex Expansion Node входят распределенные базы данных, транзакционные базы данных, инфраструктура сетевых устройств хранения данных (NAS), решения по видеонаблюдению и потоковой передачи данных. К примеру, при работе с ПО стороннего разработчика для NAS объединенный вычислительный узел вместе с узлом расширения хранилища формируют идеальную платформу для NAS-сервера.

Знаете ли вы?

• Узел расширения IBM Flex System Storage Expansion Node предоставляет 12 отсеков для дисководов присоединенному вычислительному узлу IBM Flex Sytem, и каждый из этих отсеков поддерживает «горячую» замену.


• Отсеки для дисководов выдвигаются с помощью внутренней рейковой системы.


• При использовании подходящего уровня RAID можно отключить вышедший из строя дисковод. При этом система продолжает работать.


• Благодаря поддержке емкости хранения до 12 Тб узел расширения IBM Flex SEN идеально подходит для приложений, которые требуют больших объемов дополнительного локального хранилища.

* Идентификатор A3JF актуален как для системы заказов XCC (x-config), так и для AAS (e-config), хотя для AAS этот идентификатор можно выбрать только с вычислительным узлом IBm Flex x220. Невозможность заказать идентификатор A3JF с вычислительным узлом IBM Flex x240 в системе заказов AAS.

IBM Flex System Storage Expansion Node 68Y8588 включает следующие компоненты:

• узел расширения IBM Flex System Storage Expansion Node;


• полка двойной ширины;


• диск с документацией, на которой содержится Руководство по установке и обслуживанию;


• документ с гарантийной информацией, листком безопасности и важными примечаниями.

Поддерживаемые серверы узлом расширения IBM Flex SEN.

Узел расширения IBM Flex System Storage Expansion Node может использоваться только при подключении к одному из вычислительных узлов IBM Flex, перечисленных в таблице. К одному вычислительному узлу IBM Flex System можно подключить только один узел расширения IBM Flex SEN.

Поддерживаемые серверы IBM Flex System:

* Для узла расширения IBM SEN необходимо, чтобы оба процессора были установлены в узлах x220 и x240.

IBM Flex SEN – стандартный для одной модели узла x220 и x240, как указано в следующей таблице.

Модели вычислительных узлов IBM Flex со стандартным узлом расширения IBM Flex SEN 68Y8588:

** Подробная информация о процессоре: количество процессоров, модель, количество ядер, скорость ядра, кэш-память L3, быстродействие памяти и допустимая мощность.

† 2.5-дюймовые отсеки для дисководов в вычислительных узлах можно заменить и расширить с помощью 1,8-дюймовых отсеков для твердотельных накопителей и контроллера ServeRAID M5115 RAID, который поддерживает до 8 1,8-дюймовых твердотельных накопителей.

‡ (Используемые / максимальное количество) В эти модели входит встроенный контроллер 1 Gb или 10 Gb Ethernet. Соединения выполнены с помощью матричных соединителей (Fabric Connector) к соединительной плате шасси. Матричный соединитель позволяет не использовать адаптер ввода/вывода в соединителе ввода/вывода 1 (за исключением контроллера ServeRAID M5115 RAID).

Модели, приведенные в предыдущей таблицы – это NAS-оптимизированные  модели с вычислительным узлом IBM Flex System и узлом расширения IBM SEN, соединенные вместе в одно устройство.

Эта модель является доступной как для бизнес-партнеров, так и для прямой покупки.

Использование вычислительного узла IBM Flex System вместе с узлом расширения SEN сертифицировано для работы на базе ОС Windows Storage Server 2012, что делает эту конфигурацию прекрасной платформой для доступного по цене решения сетевого устройства хранения данных (NAS).

ОС Windows Storage Server 2012 доступна в наборе IBM Reseller Option Kit (ROK) под номером 00Y6302. В модели не включены дисководы, что дает вам свободу при их выборе (SAS, SATA или высокопроизводительные твердотельные накопители).

Функциональные особенности IBM Flex System Storage Expansion Node.

Узел расширения системы IBM Flex SEN обладает следующими функциональными возможностями:

Подключается напрямую к поддерживаемым типам вычислительных узлов через интерфейс PCIe 3.0 к соединителю вычислительного узла (известный также как ETE).

Поддерживает 12 2,5-дюймовых дисководов, заменяемых в «горячем» режиме, доступ к которым осуществляется через выдвижной лоток.

• Поддержка дисководов жестких дисков и твердотельных накопителей SAS и SATA со скоростью 6 Гбит/с.


• Работает на базе контроллера RAID, встроенного в микросхему (ROC) LSI SAS2208 6 Гбит/с.


• Поддерживает следующие уровни RAID: 0, 1, 5, 10, 50. Также поддерживается массив JBOD. Доступны также RAID 6 и 60 с возможностью обновления функциональных возможностей по требованию.


• Опциональная кэш-память объемом 512 Мб или 1 Гб с разгрузкой из кэш-памяти во флэш-память с помощью суперконденсатора.


• Включает полку расширения для физической поддержки узла расширения и подключенного к нему вычислительного узла.


• Внутренняя и внешняя диагностика light path.


• Опциональные обновления по требованию: поддержка RAID 6 и 60, производительность работы твердотельных накопителей и активаторы кэш-памяти.


• Дополнительная поддержка ускорения работы твердотельного накопителя и кэширование твердотельного накопителя с возможностью обновления функций по требованию.


• Поддержка до 64 виртуальных дисководов, до 128 групп дисководов, до 16 виртуальных дисководов на одну группу, а также до 32 физических приводов на одну группу.


• Поддержка объема логических номеров устройств до 64 Тб.


• Перенастраиваемый размер полосы до 1 Мб.


• Совместим с конфигурацией на диске Disk Data Format.


• Поддержка S.M.A.R.T.


• Управляется с помощью процессора управления в вычислительном узле и с помощью ПО управления MegaRAID Storage Manager.
