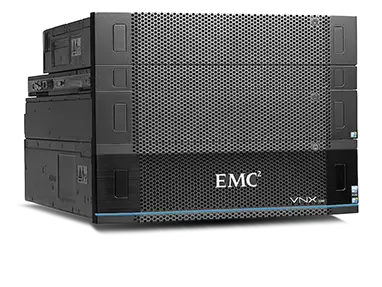

Системы хранения данных EMC VNX5300

Технические характеристики системы хранения данных EMC VNX5300

Мин./макс. кол-во дисков	4/125
Полка массива	Процессорная полка с дисками, 3U (вмещает 15x3.5” или 25x2.5” SAS/флэш-дисков)
Варианты дисковых полок	25 2,5-дюймовых дисков SAS/флэш-дисков, 2U 15 3,5-дюймовых дисков SAS/флэш-дисков, 3U
Резервная система питания	1U 1.2КВт
Варианты RAID	0/1/10/3/5/6
ЦП и память массива	Intel Xeon 5600 /16 GB
Макс. кол-во блочных модулей ввода-вывода UltraFlex в массиве	4
Встроенных портов ввода-вывода в массиве	8 FC портов и 4 SAS порта (Шины 2 BE SAS)***
Макс. общее кол-во портов в массиве	24
Порты FC 2/4/8 Гбит/с, макс. кол-во портов в массиве	16
Порты 1 GBaseT iSCSI, макс. общее кол-во портов в массиве	8
Порты 10 GbE iSCSI, макс. общее кол-во портов в массиве	8
Порты FCoE, макс. общее кол-во портов в массиве	8
Шины 6 Гбит/с SAS (4 дорожки на шину) для DAE подключений	2
Кол-во файловых модулей X-Blade	1-2
Кол-во управляющих станций	1 или 2, сервер 1U
Модуль X-Blade: ЦП и память	Intel Xeon 5600 / 6 GB
Макс. кол-во файловых модулей ввода-вывода UltraFlex на модуль X-Blade	3
Мин./макс. кол-во портов FC 2/4/8 Гбит/с на модуль X-Blade	4
Макс. кол-во IP-портов на модуль X-Blade	8
Макс. кол-во портов 1 GBaseT на модуль X-Blade	8
Макс. кол-во портов 10 GbE на модуль X-Blade	4
Управление	2 порта LAN 10/100/1000 GbE для медного кабеля
Макс. Неформатированная емкость	360 TB
Макс. кол-во хостов SAN	2048
Макс. кол-во пулов	20
Макс. кол-во логических модулей	2048
Макс. размер логического модуля в пуле	16 Тб (логический модуль в виртуальном пуле)
Макс. размер файловой системы	16 TB
Макс. Полезная файловая емкость на модуль X-Blade	256 TB
Поддержка ОС	Block OS’s Plus File OS’s see E-Lab Navigator and NAS Support Matrix on Powerlink

* Дисковая полка 4U на 60 дисков — это полка с вертикальной загрузкой, требующая наличия стойки EMC высокой плотности. ** При использовании дисковой полки 4U на 60 дисков DAE как хранилища DAE, требуется двойной SPS (2U 2.2КВт) *** 4 встроенных FC порта в массиве зарезервированы для подключения файлового модуля. ****При заказе блочной системы файловые компоненты не требуются. Примечание. Также в пределах семейства поддерживается модернизация без переноса данных, т. е. преобразование небольшой платформы VNX в более крупную.
